圓柱滾子軸承在車床中的應用至關重要，因其能夠承受高徑向負載，并提供高剛性和高精度的旋轉運動。
以下是圓柱滾子軸承在車床中的應用方案，包括具體設計、選型、安裝和維護的各個方面。
1. 應用場景
1.1. 主軸系統
- 應用：用于車床主軸系統的支撐，確保主軸的精確旋轉。
- 特點：高剛性、高精度，能夠承受高徑向載荷和一定的軸向載荷。
1.2. 進給系統
- 應用：用于車床進給系統的傳動裝置，確保平穩和精確的進給運動。
- 特點：低摩擦、高剛性，提供平穩的進給運動和高精度定位。
2. 設計要點

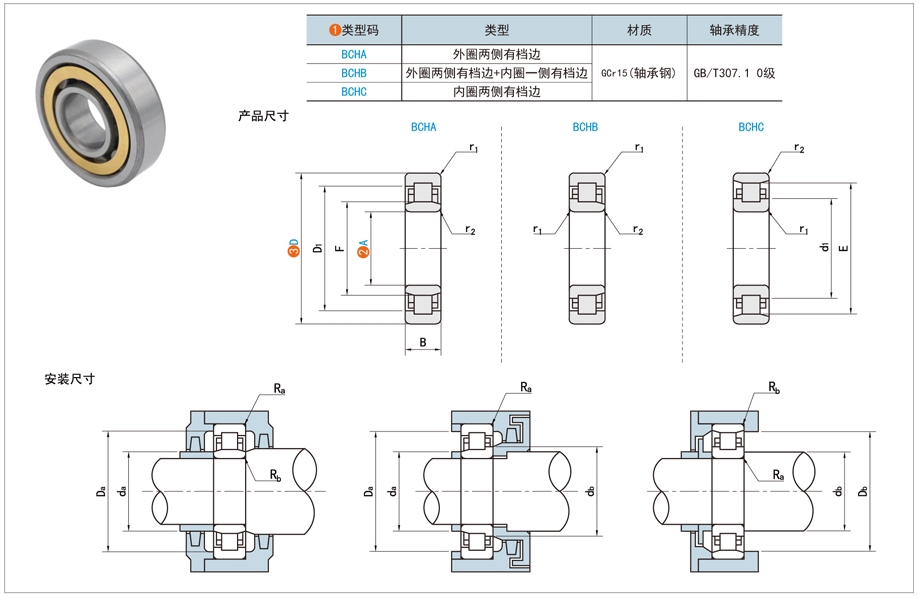

2.1. 軸承類型選擇
- 單列圓柱滾子軸承：適用于需要高徑向負載能力的場合。
- 雙列圓柱滾子軸承：適用于需要更高剛性和負載能力的場合，能夠同時承受徑向和軸向載荷。
2.2. 精度要求
- 高精度等級：選擇高精度等級的圓柱滾子軸承，如P4或P5等級，確保主軸的旋轉精度和加工精度。
- 低振動和低噪音：選擇低振動和低噪音的軸承，以提高車床的加工質量和操作舒適性。
2.3. 潤滑方式
- 脂潤滑：適用于中低速車床，維護簡單。
- 油潤滑：適用于高速車床，散熱性能好，潤滑效果更佳。
3. 選型
3.1. 負載能力
- 徑向負載：根據車床主軸和進給系統的徑向負載要求，選擇適當尺寸和型號的圓柱滾子軸承。
- 軸向負載：考慮軸承在特定應用中的軸向負載，選擇能夠承受適當軸向載荷的型號。
3.2. 速度要求
- 轉速：根據主軸和進給系統的最高轉速，選擇符合速度要求的軸承型號。
- 運轉平穩性：選擇運轉平穩的軸承型號，確保在高轉速下仍能保持良好的性能。
4. 安裝
4.1. 軸承座和軸的配合
- 配合精度：確保軸承座和軸的配合精度，避免安裝應力對軸承性能的影響。
- 預加載：根據需要對軸承施加適當?shù)念A加載，提高系統的剛性和定位精度。
4.2. 安裝步驟
- 清潔：確保軸承、軸和軸承座的清潔，避免雜質進入軸承。
- 潤滑：在安裝前為軸承添加適量的潤滑劑，確保初始潤滑良好。
- 安裝工具：使用專用安裝工具，避免對軸承造成損傷。
5. 維護
5.1. 定期檢查
- 軸承磨損：定期檢查軸承的磨損情況，及時更換損壞的軸承。
- 潤滑狀態：檢查潤滑狀態，確保潤滑劑充足和潤滑效果良好。
5.2. 清潔和潤滑
- 清潔：定期清潔軸承和周圍環境，防止灰塵和雜質進入軸承。
- 補充潤滑劑：根據使用情況，定期補充或更換潤滑劑，確保軸承長期平穩運行。
案例分析
案例背景
某機械制造廠的車床主軸系統需要升級，以提高加工精度和生產效率。決定采用高精度圓柱滾子軸承替換現有的軸承系統。
解決方案
- 選擇軸承：根據主軸的負載和轉速要求，選用P4等級的雙列圓柱滾子軸承，確保高精度和高剛性。
- 潤滑方式：采用油潤滑系統，確保在高轉速下的潤滑效果和散熱性能。
- 安裝調試：安裝過程中使用專用工具，確保軸承的正確安裝和適當預加載。安裝后進行調試，確保主軸的旋轉精度和穩定性。
實施效果
- 主軸的旋轉精度顯著提高，加工件的表面質量和尺寸精度得到提升。
- 軸承的高剛性和低摩擦特性，提高了車床的加工效率和使用壽命。
總結
圓柱滾子軸承在車床中的應用，通過提供高剛性、高精度和高負載能力，顯著提升了車床的加工性能和使用壽命。在設計、選型、安裝和維護過程中，需綜合考慮軸承的負載、速度、精度和潤滑方式，確保軸承系統能夠滿足車床的需求，并在長期使用中保持其優越性能。本文內容是上隆自動化零件商城對“圓柱滾子軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
