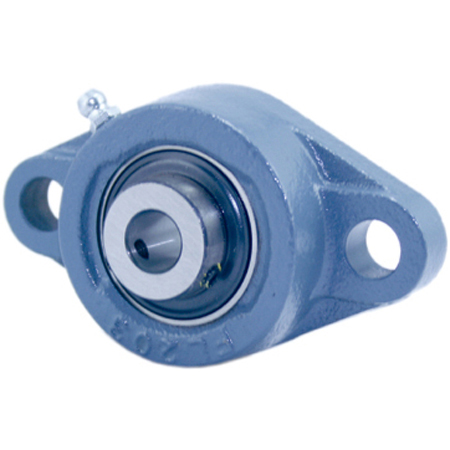

帶座外球面球軸承是一種廣泛應用于中低速、惡劣環境及結構簡易設備中的組合軸承系統，其通過球面外圈與座體相配合，實現一定范圍內的自動調心與緩沖。其抗沖擊能力較強，特別適用于存在一定程度振動與沖擊的應用場景。其性能受制于軸承結構、座體材料及安裝方式，合理使用可顯著延長設備壽命。對于頻繁沖擊的場合，應綜合考量座體強度、潤滑密封性能和運行精度。
一、結構特性與抗沖擊性能基礎
帶座外球面球軸承由外球面軸承和配套軸承座組成，外圈為球面結構，能夠在安裝偏差或運行過程中通過自調心功能分散應力集中，降低沖擊載荷對滾動體的直接損傷。這種結構在沖擊載荷突然作用時可稍作位移吸收部分能量，有效防止?jié)L道剝落或保持架破裂。由于其通常采用寬內圈設計，軸承本體對徑向和軸向沖擊均具備較強承載力。同時，其常配帶螺釘、偏心套或緊定套固定于軸上，能有效防止沖擊導致軸承松脫。但從結構上看，其滾動體為球形，受力面積小于滾柱類軸承，因此在極端高強度沖擊下的耐久性仍有限。
二、座體設計、安裝與潤滑條件的綜合影響
帶座外球面球軸承的抗沖擊表現不僅依賴軸承本體，更受座體結構與安裝方式影響。鑄鐵型座體具備良好的抗壓與緩沖性能，是最常見的選擇;部分重型應用則選用球墨鑄鐵或高強度鋼座體以提高整體剛性和抗破裂能力。正確的安裝方式要求基座面平整、預緊合理并避免過度偏心，從而防止沖擊時因座體擺動或移位而放大負載。在潤滑方面，大多數帶座外球面球軸承配有潤滑油嘴，允許定期補脂以維持油膜穩定，減少滾動體與滾道間的直接碰撞，從而緩沖沖擊影響。此外，若配合使用防塵防水密封圈，能有效阻止異物侵入造成點蝕或打滑，也間接提高軸承抗沖擊穩定性。
三、典型應用與適用邊界
帶座外球面球軸承在農業機械、輸送設備、建筑工程設備及輕工業傳動系統中廣泛應用。這些場合通常伴隨地面震動、間歇性沖擊或載荷波動，因此該類軸承憑借結構的緩沖能力與維護簡便性得以充分發揮。然而需注意，在重型沖擊如礦山設備或冶金軋機類工況中，即使短期使用尚可，長期大沖擊仍可能引起球道疲勞損傷、保持架斷裂甚至座體破裂。對于此類工況建議選用調心滾子軸承或滑動軸承方案，并輔以結構隔震與限位設計共同承載沖擊力。
總結分析
帶座外球面球軸承以其良好的自調心能力與一體式設計，具備較強的抗沖擊表現，尤其在中等沖擊、惡劣環境下表現穩定可靠。其抗沖擊性能依賴于外球面結構緩沖、座體材料的強度與合理的安裝潤滑條件。雖然不適合極端沖擊工況，但在眾多中等強度機械傳動領域已是性?xún)r(jià)比較高的解決方案。選型時應基于載荷性質、工作環境與維護條件做出合理判斷，確保長期穩定運行。
個人觀點
我認為帶座外球面球軸承是一個“為中等沖擊量身打造”的實用型方案，其最大優勢在于結構簡潔、成本適中且便于維護。在實際工程中，如果能結合基礎減震、周期潤滑與合適預緊，大多數中沖擊應用都可以放心使用。但設計選型時不能貪圖方便而一味通用，應審視沖擊幅度與頻率，避免其“帶座”便利成為未來“帶患”的源頭。只有理解材料極限與結構特性，才能真正發揮此類軸承的優勢。本文內容是上隆自動化零件商城對“帶座外球面球軸”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
