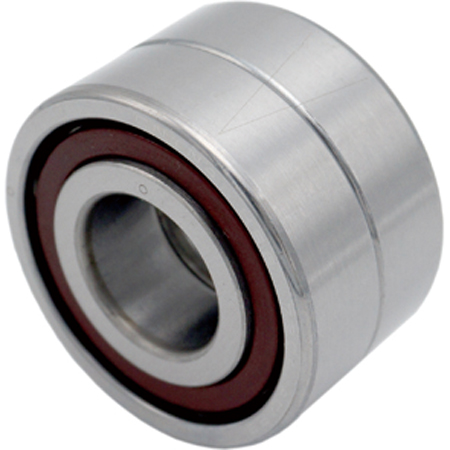

成對角接觸球軸承常用于高精度、高轉速及需承受軸向載荷的工況，配對方式主要包括面對面、背對背與串聯三種。不同方式對應不同的剛性、承載能力及熱變形特性。合理選型和配對可大幅提升系統運行穩定性與使用壽命，是機械設計中的關鍵環節之一。
一、面對面(DF)與背對背(DB)配對
面對面配對(DF)使兩個軸承的接觸角向軸承外部展開，適用于承受雙向軸向載荷及一定程度的傾覆力矩，特點是對中性較好，軸向間隙調整靈活。而背對背配對(DB)接觸角相反，力線匯聚于軸承中心外，有更高的剛性與抗傾覆能力，適用于要求高定位精度和強力支撐的工況，如機床主軸系統。兩者在結構與預緊調整方面各有適應場景。
二、串聯(DT)配對與其特性
串聯配對(DT)是將兩個軸承接觸角方向相同地安裝，形成單方向的大軸向載荷承載能力。多用于單向負載顯著或重載條件下，如數控轉臺、飛輪支撐等位置。此方式可通過增加配對數量以提升載荷承受上限，但其缺點是無法承受反向軸向力，需配合相反方向配對或止推軸承使用。此外，DT配對剛性相對較弱，需配合緊固件預緊，防止軸向位移。
三、配對精度與安裝注意事項
角接觸軸承配對不僅要考慮配對方式，還必須確保預緊力一致、軸承滾道誤差控制在極限之內。高精度場合應選用成套配對軸承，由制造廠配對研磨，避免現場組配誤差。安裝中應控制軸承座同軸度、軸端跳動及溫升變化，避免產生偏載或熱膨脹應力。預緊方式(彈簧、鎖緊螺母等)亦需合理選取，以保障性能穩定。
總結分析
成對角接觸球軸承配對方式直接決定了其運行剛性、承載能力與壽命表現。面對面適合需要較好對中性的裝配場合，背對背適用于高剛性定位要求，而串聯用于單向重載系統。正確選擇配對形式與控制安裝質量，是實現高可靠性機械系統的核心環節。
個人觀點
我認為，角接觸球軸承的配對方式不應僅依賴經驗選型，而應結合載荷特性、定位需求及熱變形方向進行綜合評估。在實際應用中，面對面結構因其裝配靈活性被廣泛采用，但對于高剛性主軸系統，背對背形式更具優勢。未來可進一步推廣智能預緊與動態監測技術，提高配對軸承的使用效率與故障預判能力。本文內容是上隆自動化零件商城對“成對角接觸球軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
