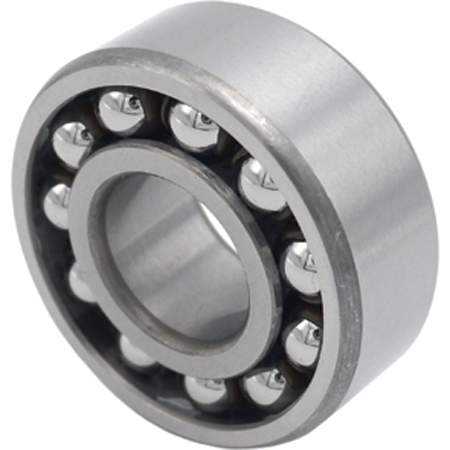

深溝球軸承的卡簧槽位置設計關系到軸承的軸向定位、裝配便捷性及整體結構緊湊性。合理設置卡簧槽位置不僅能有效防止軸承位移，還能提升機械系統的可靠性與維護效率，尤其在精密設備與高轉速工況下尤為關鍵。
一、卡簧槽的作用與設計背景
深溝球軸承多用于承受徑向及輕微軸向載荷，其在安裝過程中需要可靠的軸向固定方式，避免因振動或載荷變化導致軸承移位。卡簧槽正是為此目的而設計的軸向定位結構。通過在軸承外圈或軸承座腔體中設置卡簧槽，可配合擋圈或彈性卡簧實現精確限位。相比螺紋或壓蓋固定方式，卡簧槽具有結構簡潔、裝配快捷、成本低等優勢，特別適用于批量生產及結構緊湊的機械裝置。
二、卡簧槽位置的設計原則
設計卡簧槽位置需基于軸承的安裝方向、負載傳遞路徑和使用空間。一般而言，外圈卡簧槽設置在軸承座中，適用于固定外圈不旋轉的應用，而內圈卡簧槽則用于需要鎖緊內圈的場景。在高速旋轉裝置中，槽位需避開應力集中區域，并確保加工精度，以防止徑向跳動或非對稱裝配。此外，卡簧槽距端面位置必須兼顧卡簧強度與裝配余量，常通過標準化尺寸設計，確保與市售卡簧通配性。特殊環境下(如粉塵或腐蝕場合)還需結合密封設計，防止異物進入卡槽影響限位功能。
三、卡簧槽在典型應用中的優化
在電機端蓋、減速機殼體、自動化機械中，軸承常配卡簧槽以縮短結構長度并減少配件數量。某些高精度設備甚至采用雙卡簧槽方式，提升軸向穩定性。隨著機械設計朝輕量化、模塊化方向發展，卡簧槽設計越來越多采用CAD建模與有限元分析，以模擬應力分布與實際受力，提高結構可靠性。此外，材料表面硬化處理(如發黑、磷化)也可提升卡槽耐磨壽命。
總結
深溝球軸承卡簧槽位置的合理設計對軸承定位效果、整機穩定性與維護便利性具有重要意義。設計者應綜合考慮載荷方向、結構空間及裝配方式，選用標準化、易加工的槽位方案，以確保運行安全與成本控制的最佳平衡。本文內容是上隆自動化零件商城對“深溝球軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
