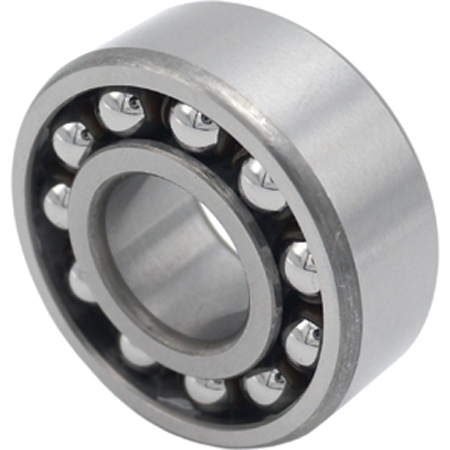

調心球軸承是一種具有自動調心功能的滾動軸承，能夠在軸或外殼出現撓曲時自動調整，確保滾道與滾動體之間的良好接觸。以下是對調心球軸承的結構組成、功能特點、應用場景、選型指南以及維護保養的詳細介紹。
一、調心球軸承的結構組成
1.外圈：
●外圈滾道面呈球面形，曲率中心與軸承中心一致，具有自動調心能力。
●外圈通常由高碳鉻軸承鋼制成，經過熱處理后具有較高的硬度和耐磨性。
2.內圈：
●內圈帶有圓柱或圓錐孔，與軸配合使用。
●內圈同樣由高碳鉻軸承鋼制成，表面經過硬化處理以提高耐磨性和抗疲勞性能。
3.滾動體(球)：
●圓球狀滾珠，位于內外圈之間，承擔主要的徑向載荷。
●滾動體通常由高碳鉻軸承鋼制成，經過精密加工和熱處理后具有較高的硬度和精度。
4.保持架：
●用于保持滾動體的位置，防止?jié)L動體脫落。
●保持架材質有鋼板、合成樹脂等，具有良好的強度和耐磨性。
二、調心球軸承的功能特點
1.自動調心性：
●外圈滾道面的曲率中心與軸承中心一致，能夠在軸或外殼出現撓曲時自動調整，確保滾道與滾動體之間的良好接觸。
●這種自動調心功能使得調心球軸承特別適用于軸撓曲或安裝誤差較大的場合。
2.承載能力：
●主要承受徑向載荷，同時可承受少量的軸向載荷。
●由于滾動體與滾道之間的接觸面積較大，調心球軸承具有較高的承載能力和較好的剛性。
3.極限轉速：
●相比深溝球軸承，調心球軸承的極限轉速較低，適用于中低速運轉的場合。
4.噪音和振動：
●由于自動調心功能，調心球軸承在運轉過程中產生的噪音和振動較小。
三、調心球軸承的應用場景
調心球軸承廣泛應用于需要補償不同心度和軸撓度造成的誤差的場合，如：
●造紙機械：在造紙機的網部、壓榨部和干燥部等部位，軸經常會出現撓曲，調心球軸承能夠自動調整，確保設備的正常運行。
●半導體設備：在半導體制造設備中，軸的精度要求較高，調心球軸承能夠提供穩定的支撐和較小的振動。
●齒輪裝置：在齒輪箱等傳動裝置中，軸的撓曲和安裝誤差較大，調心球軸承能夠自動調整，確保齒輪的正常嚙合。
四、調心球軸承的選型指南
選擇調心球軸承時，需要考慮以下因素：
1.機械的種類和部位：根據機械的種類和部位選擇合適的軸承型號和規格。
2.主軸規格：根據主軸的直徑和長度選擇合適的內圈尺寸。
3.軸承類型：根據載荷類型和大小選擇合適的軸承類型。
4.潤滑方式：根據工作環境和運轉條件選擇合適的潤滑方式。
5.驅動方法：根據驅動方式選擇合適的軸承結構和材料。
五、調心球軸承的維護保養
調心球軸承的維護保養包括以下幾個方面：
1.定期檢查：定期檢查軸承的旋轉音、振動、溫度、潤滑劑的狀態等，及時發現并處理潛在問題。
2.潤滑劑的補充或更換：根據工作條件和潤滑劑的使用壽命，定期進行潤滑劑的補充或更換。
3.清潔：保持軸承及其周圍環境的清潔，防止灰塵和雜質的侵入。
總之，調心球軸承因其獨特的自動調心性能和廣泛的應用范圍，在多個行業中發揮著重要作用。通過合理的選型和維護保養，可以確保軸承的性能和延長其使用壽命。本文內容是上隆自動化零件商城對“調心球軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
