直線軸承與圓柱軸的配合是確保機械設備順暢運行的關鍵。正確的配合不僅能提高機械效率，還能延長設備的使用壽命。本文將詳細介紹直線軸承與圓柱軸配合的詳細步驟與方法，以及配合設計原則、選擇要點和注意事項。
一、直線軸承的基本構造

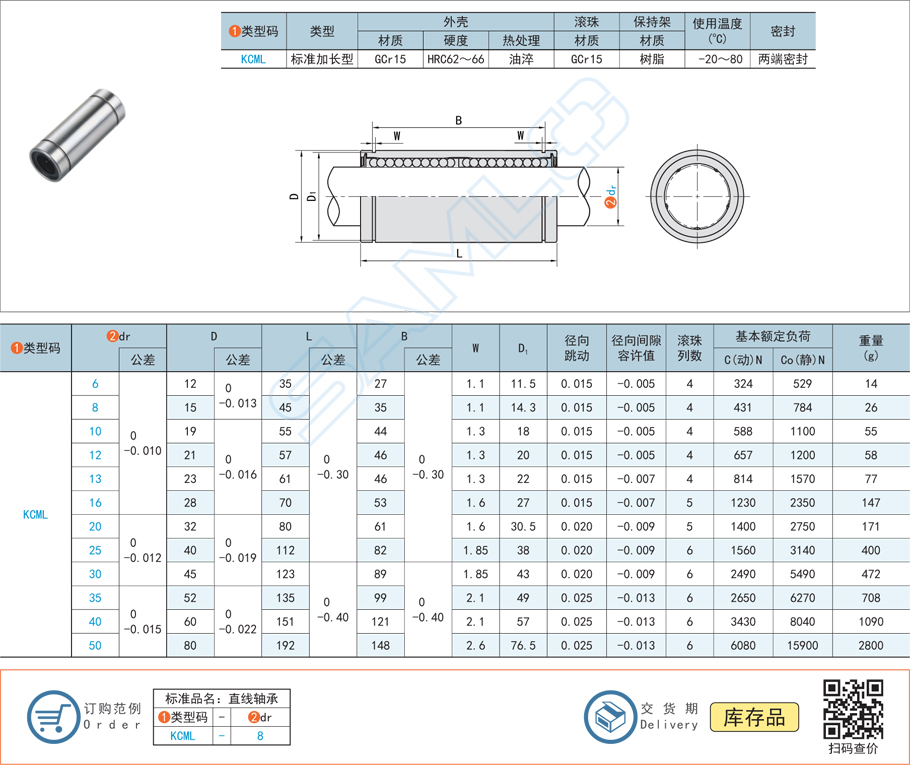

直線軸承是一種以低成本生產的直線運動系統，它與圓柱軸配合使用，利用鋼球的滾動實現直線運動。其核心組成部分包括軸承外套、保持架(亦稱保持器)、鋼球及密封擋板等。
二、配合設計原則
直線軸承與導向軸的配合設計是確保其正常工作的關鍵。通常，直線軸承內徑與導向軸外徑之間采用過渡配合，如推薦與g6公差的導向軸配合，以確保良好的旋轉精度和穩定性。同時，直線軸承外徑與固定座之間的配合則采用間隙配合，如安裝在H7公差的固定座上，既方便安裝又能有效減少摩擦阻力。
三、直線軸承的選擇要點
●負載能力：根據應用需求選擇適合的負載能力，包括靜載荷和動載荷。
●精度要求：根據機械設備的定位精度要求選擇合適精度等級的直線軸承。
●速度和加速度：確定應用中的最大速度和加速度，選擇能夠滿足這些要求的軸承型號。
●使用環境：考慮環境因素，如溫度、濕度、粉塵、腐蝕性等，選擇具有相應防護等級和材料的軸承。
●潤滑方式：根據應用選擇合適的潤滑方式，確保軸承在使用過程中保持良好的潤滑狀態。
四、安裝步驟與方法
1.準備工作：確保工作區域干凈整潔，避免灰塵和雜物進入軸承。準備所需的工具和配件，例如扳手、螺栓、螺母等。
2.安裝軸承座：將軸承座安裝在設備上的合適位置，確保座位穩固、平整，并且與設備的其他部件對齊。使用螺栓或其他固定裝置將軸承座牢固地固定在設備上。
3.準備軸：檢查中間法蘭直線軸承是否符合要求，確保軸的直徑和長度符合設計要求。清潔軸表面，確保表面平整、光滑，沒有劃痕或損壞。
4.插入軸：將準備好的軸緩慢、均勻地插入軸承座和設備中的導向孔中，確保軸完全插入，并且軸與軸承座和設備的配合良好。
5.固定軸：使用螺栓、螺母或其他固定裝置，將軸承座和設備中的軸緊固在一起，確保軸不會在運行過程中移動或脫落。
6.檢查和測試：檢查安裝后的中間法蘭直線軸承，確保軸承座和軸的安裝牢固，軸能夠順利地進行線性運動。在安裝完成后，進行測試運行，檢查軸的運動是否平穩、無異常，以確保設備的正常運行。
7.潤滑：根據需要，在軸和軸承座之間添加適量的潤滑劑，以減少摩擦和磨損，延長軸的使用壽命。
五、使用注意事項
●正確安裝：安裝時要確保軸承與導軌的平行度和對中性，避免因安裝不當導致的軸承偏心或運動不平穩。
●潤滑保養：定期檢查和補充潤滑劑，保持軸承在運行過程中的潤滑良好，減少摩擦和磨損。
●負載控制：避免超載使用，確保在軸承額定載荷范圍內運行，防止因過載導致的結構變形或損壞。
●環境要求：保持使用環境清潔，避免灰塵和雜質進入軸承內部，影響其正常運行。
本文內容是上隆自動化零件商城對“直線軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
