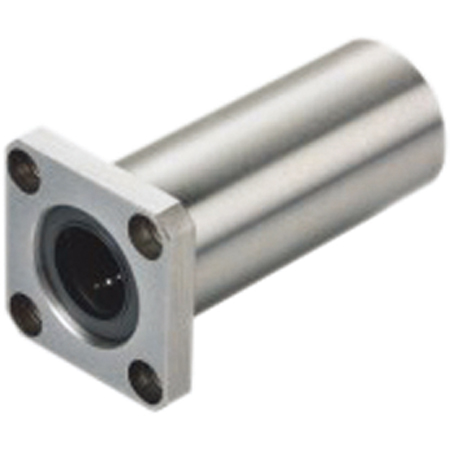

設計直線軸承時，定位是確保軸承穩定運行、保持高精度以及延長壽命的關鍵步驟。以下是直線軸承定位設計的主要方法和注意事項。
1. 定位方式選擇
直線軸承的定位可以分為軸向定位和徑向定位兩類，根據不同需求采用相應的方法。
●軸向定位：防止軸承沿運動方向產生位移。
●徑向定位：確保軸承與軸的同心度，防止徑向偏移。
2. 軸向定位方法
●擋圈定位：在軸承的安裝槽內設置擋圈或扣環，軸承端面與擋圈貼合，限制軸向移動。
●端蓋定位：在軸承安裝端使用端蓋或法蘭，通過緊固螺栓壓住軸承，起到定位作用。
●階梯軸定位：在軸承座或軸上加工階梯結構，使直線軸承靠緊階梯面，實現穩定定位。
示例：
在直線軸承座內一側設置一個擋環槽，安裝扣環后，將軸承固定在槽內，軸向定位更加牢固。
3. 徑向定位方法
●過盈配合：軸承外圈與軸承座之間設計微小過盈量，通過干涉配合實現徑向固定。
●緊固螺釘：在軸承外圈側面設置緊固螺釘，擰緊后將軸承固定在軸承座內，實現徑向穩定。
●鍵槽定位：在軸承外圈或內圈開設鍵槽，通過鍵與鍵槽的配合實現徑向和軸向雙向定位。
示例：
軸承外圈設置緊固螺釘，在安裝時逐步擰緊，使其緊貼軸承座內壁，有效防止徑向竄動。
4. 定位精度控制
●同軸度要求：確保直線軸承的中心軸線與軸或滑軌保持高精度同軸度，公差范圍一般控制在0.01mm以內。
●平行度與垂直度：軸承座安裝面需保證平整，平行度和垂直度誤差應小于0.02mm，避免軸承安裝后產生傾斜或偏移。
●預緊設計：必要時可采用輕微預緊方式，增強軸承穩定性，同時避免過度預緊導致摩擦增大或軸承損壞。
5. 間隙控制與熱膨脹補償
●適當間隙：在軸承座和軸承之間預留0.02~0.05mm的間隙，防止由于溫度變化導致軸承膨脹卡死。
●浮動設計：在需要軸承熱膨脹補償?shù)膱?chǎng)合，可采用浮動安裝方式，使軸承在徑向或軸向存在一定的自由移動空間。
6. 防松與防振措施
●鎖緊裝置：在軸承兩端設置鎖緊螺母或彈簧墊圈，有效防止因振動引起的松動。
●防振膠墊：在軸承座和直線軸承之間設置防振膠墊，吸收微小振動，提升運行穩定性。
7. 裝配與檢驗
●裝配順序：先裝配軸承座，再安裝直線軸承，最后通過扣環或端蓋進行定位和緊固。
●同心度檢測：裝配后使用千分表測量軸承同心度，誤差應控制在允許范圍內，確保無偏心或晃動。
●動態測試：在實際運行中檢測直線軸承的滑動阻力和運行平穩度，確保定位精確且無異常聲音或卡滯。
8. 特殊工況定位
●高速運轉：在高速直線運動場合，優先采用法蘭定位加緊固螺釘?shù)慕M合方式，提高可靠性。
●重載場合：對重載直線軸承，建議采用階梯軸配合擋圈定位，加強軸向和徑向的雙重固定。
總結
直線軸承的定位設計直接影響設備的運行精度和壽命。合理選擇定位方式、精確控制公差和間隙，并在裝配過程中嚴格遵循標準，可以有效提升直線軸承的穩定性和使用壽命。本文內容是上隆自動化零件商城對“直線軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
