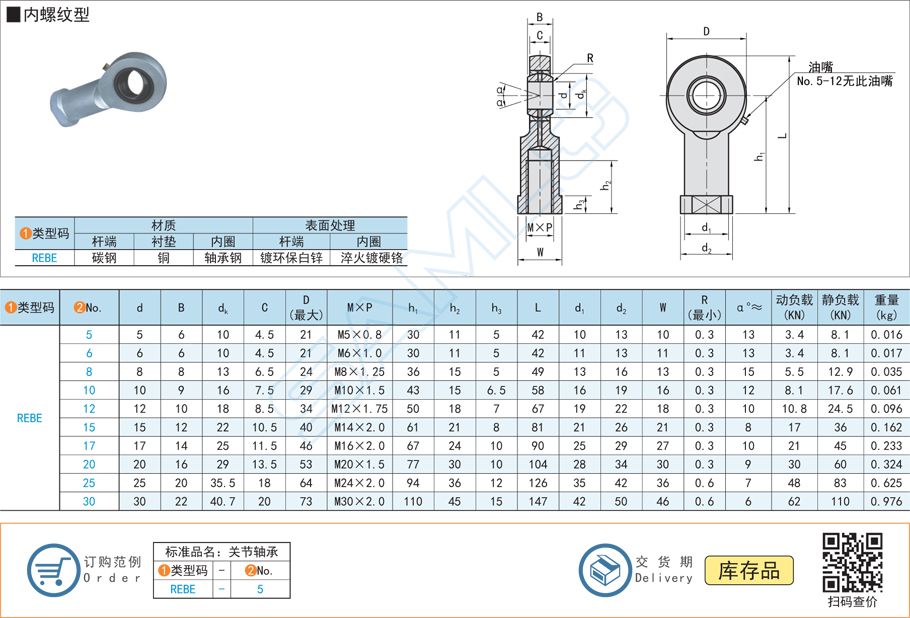

桿端關節軸承(Rod End Bearing)是一種專門用于承受交變載荷和復雜運動的軸承，廣泛應用于機械連桿系統、氣動液壓設備、汽車轉向機構等。其結構緊湊，能在小空間內提供較大的運動自由度。桿端關節軸承的主要組件如下。
1. 外殼(桿端體)
功能：
●作為軸承的支撐和安裝部件，通常帶有內螺紋或外螺紋，便于安裝在機械連接件上。
●連接機械連桿，實現角度調整和受力傳遞。
材料：
●碳鋼：表面鍍鋅或鍍鉻，增強耐腐蝕性。
●不銹鋼：適用于高濕度或腐蝕性環境，如海洋或化工設備。
●鋁合金：輕量化設計，適用于航空航天領域。
2. 球頭(球面內圈)
功能：
●作為主要的旋轉和擺動組件，承受徑向和軸向負荷，同時允許一定角度的傾斜運動。
●通過球面接觸提供平滑的運動，減少摩擦和磨損。
材料：
●軸承鋼(GCr15)：經過淬火處理，提高硬度和耐磨性。
●不銹鋼(440C)：適用于特殊環境，耐腐蝕性更佳。
●銅合金：用于需要自潤滑的特殊場合，降低摩擦系數。
3. 軸承襯套(或自潤滑層)
功能：
●作為球頭與外殼之間的滑動層，減少摩擦和磨損，提高使用壽命。
●提供不同的潤滑方式，如干摩擦、自潤滑或油潤滑。
類型：
●金屬襯套(銅基、鋁基合金等)：適用于高負載和高速運動。
●自潤滑層(PTFE、MoS?)：用于免維護和低摩擦需求，如免潤滑桿端關節軸承。
●塑料襯套(POM、尼龍)：適用于輕負載、低速運動，成本較低。
4. 密封圈(可選)
功能：
●防止灰塵、水分和其他污染物進入軸承內部，減少磨損，提高使用壽命。
●保持內部潤滑油或潤滑脂，提高軸承穩定性。
材料：
●橡膠密封圈：耐油性和耐腐蝕性較好，廣泛應用于工業設備。
●氟橡膠(FKM)：耐高溫、耐化學腐蝕，適用于高溫環境和化工設備。
5. 鎖緊裝置(可選)
功能：
●防止軸承在劇烈振動下松動，確保連接穩定。
●通過鎖緊螺母或開槽設計，提高固定效果。
類型：
●螺母鎖緊：常見于帶外螺紋的桿端軸承。
●開槽設計：通過開槽螺紋與止動片配合，防止軸承松動。
總結
桿端關節軸承的主要組件包括外殼(桿端體)、球頭(球面內圈)、軸承襯套(或自潤滑層)、密封圈(可選)和鎖緊裝置(可選)。不同材質和結構設計適用于不同的工作環境，如高負載、高速、耐腐蝕等工況。選擇合適的桿端關節軸承組件，可以有效提升設備的可靠性和使用壽命。本文內容是上隆自動化零件商城對“桿端關節軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
