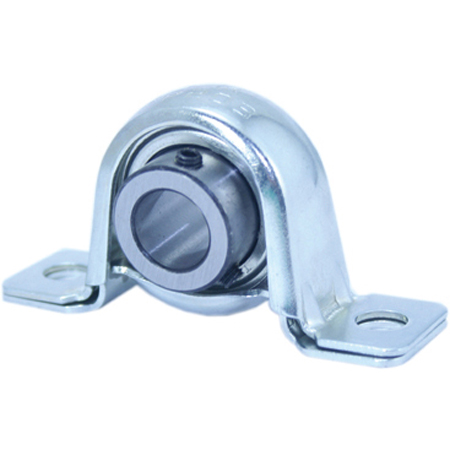

調心軸承座(也稱為調心軸承外殼或調心支撐座)是用于支撐調心軸承的零件，它具有自動調節軸承偏心和軸向傾斜的能力。它的主要功能是在軸承工作時，允許一定程度的偏移，從而確保軸承在運行過程中能夠自適應安裝誤差、軸偏移或因工作負載引起的形變。其調心能力決定了軸承座在不同工作條件下的適應性、穩定性以及運行壽命。以下是調心軸承座調心能力的詳細分析。
一、調心軸承座的基本結構
調心軸承座的核心部分是支撐調心軸承的外殼或座體，通常有內外兩部分組成。內部分為安裝軸承的凹槽，外部通常有安裝孔或者螺紋，用于與機架或其他設備固定連接。調心軸承座的座體采用了特殊的設計，如球形座、可調節座或雙列設計，這些設計使得它具有較高的調心能力。
二、調心能力的基本原理
調心軸承座的調心能力通過以下幾種方式實現：
1. 球形設計：許多調心軸承座的外殼設計成球形或者球面形狀，座體內外的接觸面為彎曲的球形面。這種結構允許軸承在一定范圍內偏轉，以適應軸向和徑向誤差。球面接觸設計使得軸承座能夠容忍一定的軸偏心和安裝誤差，而不會導致過大的額外負荷或者不均勻磨損。
2. 自調心軸承：調心軸承座通常配合調心軸承一起使用。調心軸承具有自身的調心能力，如雙列調心球軸承或調心滾子軸承。它們的內外圈設計具有一定的傾斜角度，能夠自動補償因安裝誤差、熱膨脹或機械應力引起的軸心偏移。
3. 彈性元件的應用：某些調心軸承座設計中，配有彈性元件(如橡膠、鋼板彈簧等)。這些元件能夠根據負載變化自動調整軸承座的位置，進一步增強調心能力。尤其在受到動態負荷或者沖擊負載時，彈性元件能夠有效緩解沖擊并提供彈性補償。
三、調心能力的影響因素
調心軸承座的調心能力并非無限制，它的實際能力會受到多種因素的影響：
1. 安裝精度：安裝時，調心軸承座的初始安裝位置對其調心能力有很大影響。如果安裝不當或座體的定位不準確，軸承座可能無法有效調節或會發生不必要的偏移。因此，正確的安裝方法和適當?shù)陌惭b工具是確保調心能力的前提。
2. 負載分布：調心軸承座的調心能力在不同負載條件下會有所不同。在均勻負載下，調心座的調心性能通常表現最佳。但當負載不均或者受到?jīng)_擊載荷時，調心軸承座可能會出現偏移不足或者調心不完全的問題。因此，負載條件對調心性能至關重要。
3. 工作環境：溫度、濕度、腐蝕性環境等都會對調心軸承座的調心能力產生影響。在極端環境條件下，調心座可能會失去調心性能或?qū)е虏牧系目焖贀p壞。選擇適合的材料(如不銹鋼或涂層處理)可以有效延長其使用壽命。
4. 軸承類型：不同類型的調心軸承(如調心球軸承和調心滾子軸承)在承受偏心負荷時的能力不同。調心滾子軸承通常適用于承受較高載荷的環境，而調心球軸承則適用于較低負載或精度要求較高的環境。選擇合適的軸承與軸承座匹配是確保調心能力的關鍵。
四、調心能力的應用場景
調心軸承座廣泛應用于各種機械設備中，特別是以下幾種場合：
1. 重型設備：在重型機械、起重設備、礦山設備等高負載工況下，調心軸承座能夠有效應對軸向偏移和徑向誤差，確保設備的穩定運行。
2. 高速運轉設備：對于需要高速運轉的設備，如電動機、風機、泵等，調心軸承座能夠減少因軸偏移而引起的額外磨損，提高運行效率。
3. 多方向受力設備：在設備受到多方向力的影響時，調心軸承座的調心能力能夠有效避免因軸向和徑向不對中的問題，從而避免故障和提高使用壽命。
4. 長時間高精度運轉：對于需要長時間高精度運轉的設備，如精密機床、醫療器械等，調心軸承座能夠減少因安裝誤差導致的精度損失，保證設備長期穩定運行。
五、總結
調心軸承座的調心能力是其最為關鍵的性能指標之一，合理選擇和安裝調心軸承座能有效提升機械設備的可靠性與運行穩定性。根據具體的應用環境和負載條件，選擇合適的軸承座類型、材質以及與之匹配的軸承，是確保設備性能的關鍵。本文內容是上隆自動化零件商城對“調心軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
