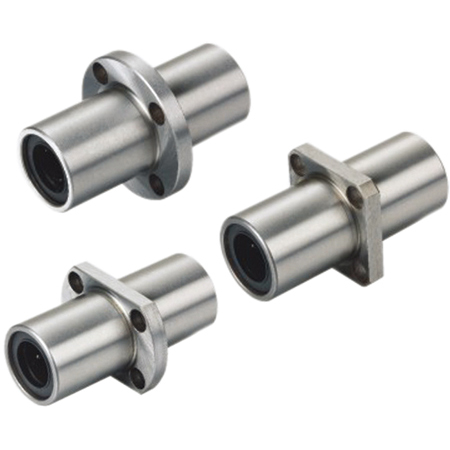

中間法蘭軸承是一種適用于長行程、軸向直線運動的導向元件，廣泛用于機床、自動化、測量儀器和精密傳動系統。其運動精度受因素影響，包括多種制造公差、材料特性、安裝方式以及工作參數。論文表格結構設計、影響因素和優化設備三個方面，調查設備分析中間法蘭軸承的運動精度特點。
1.結構設計對運動精度的影響
中間法蘭直線軸承采用滾珠或滑動元件來支撐軸，并通過法蘭固定于設備軸承，提供穩定的直線導向功能。其精度主要體現在：
?法蘭定位精度：中間法蘭的加工精度決定了軸承安裝后的同心度，直接影響運動精度。高精度設備通常采用研磨加工的法蘭表面，保證與主軸的貼合度。
●滾珠或滑動結構：滾珠型軸承依靠精密滾珠回路實現低摩擦運動，而滑動型軸承則依賴耐磨襯套提供穩定支撐。滾珠型通常具有更高的運動精度，但對裝配要求更嚴格的要求。
?間隙控制：軸承軸承通常采用預緊設計，通過合理的滾道間隙調整，減少間隙和間隙游隙，提高軸向運動的穩定性和重復定位精度。
2.影響運動精度的主要因素
中間法蘭軸承的實際運動精度受到多個內部因素的影響，其中包括：
?軸承與軸承的配合精度：直線軸的圓度、直線度以及表面粗糙度對軸承的滑動性至關重要。如果軸的尺寸公差偏大或偏小，都可能導致間隙過大或卡滯現象，降低運動精度。
?安裝導軌與傾斜偏差：如果法蘭安裝面平面度不足，或法蘭孔距增量增大，可能導致軸承在安裝后出現角度偏差或傾斜，進而引發運動偏差。
?受力狀態：當軸承承受偏心樞軸或過大徑向力時，滾珠或滑動元件可能發生不均勻受力，造成局部磨損損壞，影響長期運動精度。
?潤滑與維護：缺乏適當潤滑的軸承會導致軸承摩擦力增大而產生微小的軸承，進而影響重復定位精度。因此，合理的軸承潤滑選擇和定期維護是保持運動精度的重要手段。
3.提高運動精度的措施優化
針對以上影響因素，可以采取以下措施優化，以提高中間法蘭軸承的運動精度：
?選用軸承軸承與軸承：確保滾珠軸承與軸承的配合差，推薦選用P5或P4級軸承產品，提高系統整體精度。
?精準安裝與對準：在安裝過程中，使用高精度對準工具(如千分表、激光測量儀)，確保裝載機和托盤的平行度和同軸度。
?適當?shù)念A(yù)緊力調整：通過調整軸承內部間隙，在額定配方下配制具有適當?shù)念A(yù)緊力狀態，既能消除游間隙，又避免摩擦力過大影響運動穩定性。
?優化潤滑管理：采用低粘度、耐磨抗氧化的潤滑或潤滑脂，并結合自動潤滑系統，保持滾珠或滑動表面穩定運行。
?減少偏心負載：優化機械結構設計，讓負載在軸承中心發揮作用，以減少單側受力，延長使用壽命并提高運動穩定性。
總結
中間法蘭直線軸承的運動精度取決于自身結構設計、安裝精度和工作環境。合理的軸承選型、精密的安裝運動、適當?shù)念A(yù)緊控制及良好的潤滑管理，都是提升運動精度的關鍵。對于重型應用場合(如數控機床、精密測量設備等)，建議采用高等級直線軸承，并嚴格控制其軸承運動，以保證其長期穩定的運動精度。本文內容是上隆自動化零件商城對“中間法蘭直線軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
