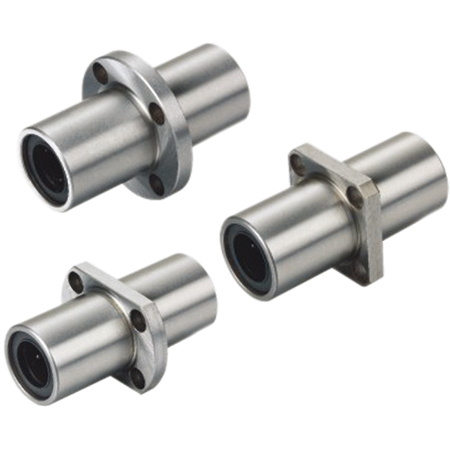

中間法蘭直線軸承由于其安裝結構緊湊、承載能力強和定位準確的優勢，在各類自動化與精密導向系統中被廣泛采用。然而，在應用中若缺乏有效的防轉設計，容易引發軸承殼體旋轉位移，從而影響導向精度與結構穩定性。本文將從防轉結構的基本需求出發，結合最新制造趨勢，分三方面深入探討中間法蘭直線軸承的防轉結構設計方法及應用價值。
一、設計需求：防止外殼旋轉的必要性
中間法蘭直線軸承在工作中承受來自導向軸的徑向與軸向復合負載，尤其在單方向載荷較大的場合，如果殼體與安裝件之間未建立良好的抗旋轉連接，會導致軸承外殼隨滑動運動產生微旋轉或松動。這種“旋轉竄動”不僅破壞原有定位精度，還可能引發法蘭螺釘松動、軸承偏磨、甚至軌跡偏移。
因此，設計階段應確保中間法蘭外殼能與固定座實現牢固定位，并具備一定的抗旋轉剛性。特別是在高速往復工況或負載偏心的機械結構中，防轉設計更是提升系統穩定性和使用壽命的關鍵環節。
二、防轉結構類型：嵌合、定位槽與防旋鍵
中間法蘭直線軸承的防轉結構通常分為三大類：幾何嵌合式、機械限位式及復合型結構。
1.幾何嵌合式設計
通過將軸承外殼外圓加工為非圓結構(如D型、橢圓型、或帶平面)，并配合對應形狀的安裝座孔，可以有效防止軸承在受力過程中發生旋轉。這種方法無需增加附加零件，結構簡潔可靠，適用于批量安裝的模塊化設備。
2.定位槽或定位孔設計
軸承法蘭或殼體側部設計有小型定位槽，與安裝座上的凸點或銷釘配合形成止轉結構。此方式安裝靈活性高，可根據具體空間靈活布置，同時便于拆卸維護。定位孔還可以作為加工基準，提高整體安裝精度。
3.防旋鍵或銷結構
對于負載較大或沖擊頻繁的裝置，可在法蘭與固定底座之間加入防旋鍵條或銷軸。這種結構多用于鑄造或鋼結構框架中，能承受較大的抗剪力，確保軸承在高頻工況下依然穩定不動。
此外，部分高端直線軸承還采用雙定位結構，即通過防轉槽+壓板結構聯合限制旋轉位移，進一步提升動態可靠性。
三、配合工藝與精度控制：確保防轉效果持久性
防轉結構不僅依賴幾何形狀，還需搭配合理的配合公差與加工工藝。常見方式包括過盈配合壓裝、錐面壓緊固定以及螺栓夾緊結合面。這些結構要求在設計階段就考慮配合間隙的熱脹冷縮影響，避免因溫度變化造成松動。
在實際制造中，應通過高精度數控銑削或精密電火花加工，確保防轉槽/孔與軸承殼體的同軸度及平行度。防轉結構的邊緣過渡應采用圓角或倒角處理，避免應力集中導致早期失效。
值得一提的是，針對復雜曲面或非金屬安裝座，可借助3D打印或激光加工技術實現精準的防轉幾何設計，降低傳統加工的難度和裝配誤差。
總結分析
中間法蘭直線軸承的防轉結構設計是保障系統長期穩定運行的基礎性要素之一。通過選擇合適的結構形式(如幾何嵌合、定位銷、防旋鍵等)，結合高精度的配合工藝與加工控制，不僅能有效避免軸承旋轉失穩的問題，還能提升整體導向精度與設備運行壽命。隨著微型化、高頻應用的發展，防轉結構的可靠性與安裝便利性將日益成為軸承設計中的重點優化方向。合理的防轉策略，是構建高性能機械系統不可或缺的技術保障。本文內容是上隆自動化零件商城對“中間法蘭直線軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
